2018深圳國際全觸與顯示展現場報導系列二：材料世界網

劉大鵬、游雅婷¹、陳芃¹/1工研院材化所

2018深圳國際全觸與顯示展是全球觸控顯示產業鏈最具規模的展覽。簡單來說，無論是手機、平板，一直到大尺寸觸控螢幕，其生產、組裝幾乎都集中在珠江三角洲地區，可說是世界第一的地區，連帶整體供應鏈，也必須貼近生產端延伸。另一方面，中國透過計畫性的扶植指標性企業，以政策拓展國內觸控應用端市場，使得深圳成為相關產業的內需集散地，也是外銷出海口，建立起產業群聚的優勢。

綜觀本次展出可以發現幾個重點：在技術發展趨勢上，以ITO、金屬網格、奈米銀線為三大觸控技術，已經看見逐漸朝向使用奈米銀線這方面靠攏，將由大尺寸的高階產品帶動，後續則以在AMOLED、軟性電子的應用方面積蓄前進能量。

在產業發展趨勢上，透過政策面整合，中國企業已開始材料國產化的工作，希望整合成為一條龍的產業布局。由原材料的玻璃、膜材等開始，培植足與國際指標廠商上一代產品規格的業者，初步滿足低階的應用，並藉此擴大量能。同時，在製程用化學品、耗材等部分，也建立大型國產廠商，並由其整合供應商，為國產化產業鏈進行準備。

材料世界網特派員特別精選重要廠商採訪，以期提供國內讀者最新的展覽內容。以下是我們的系列二觀察報導。

宸鴻光電展出奈米銀系列應用

宸鴻光電(TPK)是觸控解決方案的領導廠商，也是蘋果及其他第一線廠商的主要供應者，每年均投入營業額3%以上的研發經費，迄今已超過10億美元，並有2,500項相關專利，以此為基礎，成為國際大廠前期研發的夥伴，奠定持續領先的地位，也主導產業的技術走向。

2018年，TPK正式宣布以奈米銀為未來發展重點，其優勢在於柔性、大型化。該公司與Cambrios合作，擁有83%的奈米銀線相關專利。在展會上，TPK展示各類奈米銀材料與應用，包括曲面OLED整合方案、超大尺寸的應用。在這之中，關鍵在於奈米銀觸控模組的疊構，因銀具有高度活性與導電性，水氣等將使得產品失效，故TPK產品均將過1,000小時、85℃、80%濕度的測試；耐彎折方面則通過40萬次測試，相當於每天折疊100次，可連續使用10年的標準。

圖一、TPK宣布2018年為奈米銀線元年，以其為基礎技術拓展應用藍圖

圖二、TPK認為AMOLED將是未來應用主力，車載產品將成為主要驅動力量

亞瑪頓展出物理強化玻璃

亞瑪頓是一家玻璃功能性鍍膜加工廠商，其由PV產業轉型，開始對於超大尺寸玻璃進行布局，投入50億人民幣進行玻璃原板材料進行開發，切入超薄型鋼化玻璃的量產，希望成為國產化供應鏈的主要成員。

該公司策略為一體化整合玻璃產業鏈，包括原料礦山、冶煉窯爐與超大自動化生產及加工設備。其核心技術為物理鋼化技術，其製程對於光學性能影響較低，如能提升良率，成本僅為化學剛化技術的1/2甚至更低，藉此強調高性價比，搶進中低階產品使用。

圖三、亞瑪頓展出大尺寸物理鋼化玻璃，同時具有防眩光與防指紋鍍膜

康德新展出大尺寸電容觸控膜

康德新複合材料是中國主要高階高分子材料供應商，其競爭設定目標為3M。在觸控顯示產品方面，康德新著墨很深，本次展出的重點為裸眼3D顯示器，透過塗佈技術，可直接感受到3D效果，同時可以自動切換至2D。透過收購Philips的專利，目前該公司在此有超過1,000項專利，已具備優勢位置。

另一項特色產品為ITO透明觸控膜，打破大尺寸採用紅外線式觸控以降低成本的藩籬，該公司產品利用ITO膜材配合電容式觸控，厚度僅0.8 cm，可以採用貼合方式製作大尺寸觸控面板，降低玻璃層的重量與成本，同時可沿用既有電視模具，做出僅1 cm超薄邊框的觸控顯示器。為推廣相關產品，該公司正朝向自有品牌推廣應用。

圖四、康德新展出大尺寸裸眼3D顯示器，亦可播放一般2D檔案

圖五、康德新展出大尺寸電容觸控顯示器，採ITO膜貼合方式製作

双星彩塑展出功能性膜材

双星彩塑新材料是中國最大的PET薄膜廠，占中國國內25%、全球10%的PET膜市場。該公司原本以功能性隔熱膜等窗膜產品為主，朝向顯示器用光學膜、擴散膜、增亮膜發展，觸控產業方面則以ITO膜為主力。

該公司在現場展出一款負離子膜，可以釋放出負離子，為建材領域應用上較為特殊的功能性膜。光電用膜方面則展出PDLC調光膜，以自行開發的改性PET、高分子分散型液晶、塗佈配方、膠材等為基礎，為完全自產化的產品。膜厚15μm，較上一代產品透光率提升5%。

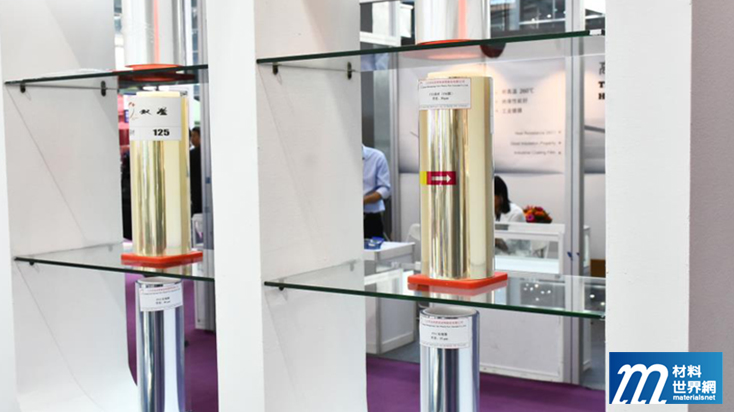

圖六、双星彩塑為中國最大PET膜廠，展出建築、顯示、觸控等不同領域膜材

睿簾智造科技展出PDLC

睿簾智造科技是功能薄膜製造商，技術及研發團隊來自於台灣，製造工廠位於佛山。本次展出柔性電光膜，又稱PDLC液晶膜(Polymer Dispersed Liquid Crystal)，其將棒狀高分子液晶與預聚物相混，使其同時具有液體和晶體的特徵，可透過電場控制透光度程度。這項產品的切換反應時間只需1/10秒，適用範圍電壓為40V~220V，可直接貼於玻璃表面，搭配投影機顯示還原率達90%以上，柔軟且可重複捲曲，也不會影響手機訊號，還可在膜內雕刻客制化圖案。

該公司同時也展出柔性透明發熱膜，是由電絕緣材料與封裝在膜內的發熱電阻材料組成的平面型發熱元件，工作時將電能轉化為熱能，並將熱能主要以輻射的形式向外傳遞，主要用於去除櫥窗及車窗等霧霜。

圖七、睿簾智造展出的PDLC幅寬達1.5公尺，兩側分別為透光與霧面狀態

永光化學展出光阻劑及封裝材料

台灣永光化學在此次展覽中展出觸控面板用的光阻劑，有ITO導電層的光阻劑、Overcoat的光阻劑，這些都是在觸控面板感應器的製程中用到的關鍵材料。同時，永光也展出AMOLED的低溫彩色濾光片，以及LCD上下玻璃之間所塗的封裝材料，前者適用在RGB的AMOLED上用來使顏色更加正確，並且可以取代偏光片；後者是用在LCD上下玻璃的封裝劑，防止液晶流出，特別適用在極窄邊框的LCD上。

圖八、永光化學展出不同製程的光阻劑，以及AMOLED用封裝材料

恆煦電子展出蓋板用光阻劑

來自台灣的恆煦電子材料也展出光阻劑，但應用的方向不同。該公司與深圳洲祥光電合作，以黃光製程製作手機背板圖樣，使用自行開發、易於塗佈的奈米等級光阻，形成各式各樣手機背蓋的圖樣。

由於手機玻璃背蓋朝向3D化，有各種形狀與角度，有些背蓋的邊緣呈現將近90度，若是採用貼合的方式會有很大的困難，黃光製程則可以克服各種形狀的玻璃背蓋，並且使用黃光製程來形成玻璃背蓋的圖案，不需要半導體、顯示面板如此高的精度，也不需另外開光罩，因此具有相當的成本競爭力。

圖九、恆煦電子材料所展示以黃光製程製作的手機玻璃背蓋

興為科技展出利基型應用

觸控面板通常與顯示器結合，來做為智慧型手機、平板電腦，甚至是筆記型電腦的輸入介面，但在這次展覽上也看到觸控面板的其他用途，如薄膜開關。薄膜開關是利用觸控技術以開關電路，或是輸入數字密碼，有些仍以機械的觸控介面，透過重力與機械來操控，有些則是採用電容觸控來開關。

興為科技展示多種在手機、平板、筆電以外的觸控技術應用，其主要以利基型產品為主，可根據客戶不同的特殊要求來做出不同的觸控面板，或是應用觸控技術的相關產品，如智能家居的應用領域中對講機螢幕觸控面板，或是工控醫療應用領域等。此策略不僅可以避開產能競爭的高額投資風險，同時也將觸控技術拓展至其他應用領域。

圖十、興為科技所展示的智能開關觸控相關產品

ASKA3D展出懸浮觸控

ASKA3D公司在本次展覽展出一項令人感到驚奇的新形態觸控技術，即該公司開發的懸浮觸控技術。此技術是利用反射與折射兩種光學特性，將螢幕的畫面投射在空中，而手指觸碰到懸浮在空中的投影畫面，即可輸入指令。這種類似科幻電影般的懸浮觸控技術，讓人以為置身在未來科技當中。

圖十一、ASKA3D的懸浮觸控技術，鍵盤懸浮在空中，下方則有感應器能捕捉手指動作

崇越電通展出矽基製程用化學品

崇越電通業務是代理信越化工所生產的silicone產品，本次展出包括紙Film離型劑、有機矽系壓敏膠、丙烯酸系壓敏膠及氟素抗污處理劑等，主推水性、無溶劑、UV固化等環保型功能性塗層，目前紙Film離型劑應用於保護貼市占率約20%，壓敏膠則約5~10%。其塗佈於PET基材，剝離力<0.05 N/25mm無殘膠，耐久性經7日70℃測試，剝離力<0.07 N/25mm無殘膠。

圖十二、崇越展出其代理信越的矽基產品，廣泛用於觸控製程之中

信越化學展出功能性塗料

信越化學展出各類功能性塗料，其含氟抗污處理劑為UV/EB固化的含氟丙烯酸化合物，塗佈於PC表面水接觸角>110^∘，油酸接觸角>70^∘，油酸滑落角約3^∘。在防指紋塗料方面，真空蒸鍍後表面水接觸角>110^∘，經鋼絲絨18,000次磨耗後、橡皮擦10,000次摩擦仍>110^∘；如採噴塗加工，表面水接觸角>110^∘，經鋼絲、橡皮擦測試後，水接觸角>100^∘。另外尚有一類隱指紋塗料，利用超親油特性的隱去指紋效果，以真空蒸鍍玻璃方式處理，水接觸角>80^∘，油酸接觸角>7^∘，布往返擦拭10,000次後水接觸角>80^∘。

圖十三、信越化學展出各類表面功能型塗料，具有超過萬次耐磨耗的耐久性

昌茂展出多種製程用膜材

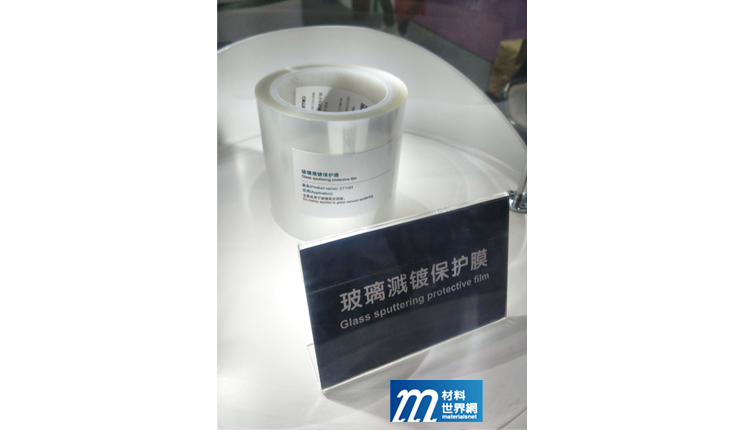

昌茂黏膠新材料本次展出多項較為特殊的膜材，包括：LED晶圓切割擴張膜、玻璃濺鍍保護膜、無酸雙面膠、可降解PET等產品。其以PO製作切割擴張膜，具無殘膠、離型力優特性，可取代PVC膠膜。在PET膜方面，則有玻璃濺鍍保護膜、可印刷矽膠螢幕保護膜等，同時有一款無機材料阻燃膜，耐溫>200℃，且具水準的成膜加工性。
